Dane techniczne wersji standard | ||
Technicznie (konstrukcyjnie) dopuszczalna masa całkowita | 11000 | [kg] |
Dopuszczalna masa całkowita | 9700* | [kg] |
Ładowność | 7000** | [kg] |
Masa własna | 2700*** | [kg] |
Pojemność ładunkowa | 9,8 | [m3] |
Powierzchnia ładunkowa | 9,8 | [m2] |
Długość skrzyni ładunkowej wewnątrz | 4440 | [mm] |
Szerokość skrzyni ładunkowej wewnątrz | trapez: 2190/2240 | [mm] |
Wymiary gabarytowe (długość/szerokość/wysokość) | 6121/2390/2094 | [mm] |
Wysokość ścian skrzyni | 500+500 | [mm] |
Grubość blachy podłogi/ściany | 4/2 | [mm] |
Wysokość platformy od podłoża | 1060 | [mm] |
Rozstaw kół | 1650 | [mm] |
Zawieszenie | resory paraboliczne | |
Obciążenie oka dyszla | 1465 | [kg] |
Rozmiar ogumienia | 11,5/80-15,3 | |
Prędkość konstrukcyjna | 30 | [km/h] |
System wywrotu | trójstronny | |
Cylinder teleskopowy (skok/zapotrzebowanie oleju/ciśnienie) | 1700/13L/200bar | |
Minimalne zapotrzebowanie mocy ciągnika | 57,2/42 | [KM/kW] |
Kąt wywrotu skrzyni ładunkowej (do tyłu / na boki) | 50/46 | [˚] |
*Dopuszczalna masa całkowita przyczepy (DMC) w wykonaniu innym niż standard (patrz wyposażenie dodatkowe – opcjonalne) *) Dane uwzględniają kompletację przyczepy ze ścianami o wysokości w mm 500+500 |
||
**Ładowność homologacyjna zależna od wykonania i wyposażenia. | ||
***Masa własna jest inna w przypadku wykonania innego niż standardowe |
Wyposażenie podstawowe
- Skrzynia ładunkowa z wahadłowym uniwersalnym systemem otwierania ścian
- System wywrotu trzystronnego skrzyni z przegubami kulowymi tylnymi amortyzowanymi
- Wybór kierunku wywrotu za pomocą dwóch sworzni z zabezpieczeniem przed nieprawidłową obsługą
- Trapezowy kształt skrzyni ładunkowej
- Centralne ryglowanie przy podłodze ścian bocznych i ściany tylnej
- Ściany z linką spinającą: z wysokiej jakości, mocnych, spawanych laserowo profili PF500mm, wykonanych z profilowanych blach; ze stabilnymi słupkami tylnymi; z odkuwanymi zawiasami
- Nadstawy z linką spinającą: z wysokiej jakości, mocnych, spawanych laserowo profili PF500mm, wykonanych z profilowanych blach; ze stabilnymi słupkami tylnymi; z odkuwanymi zamkami

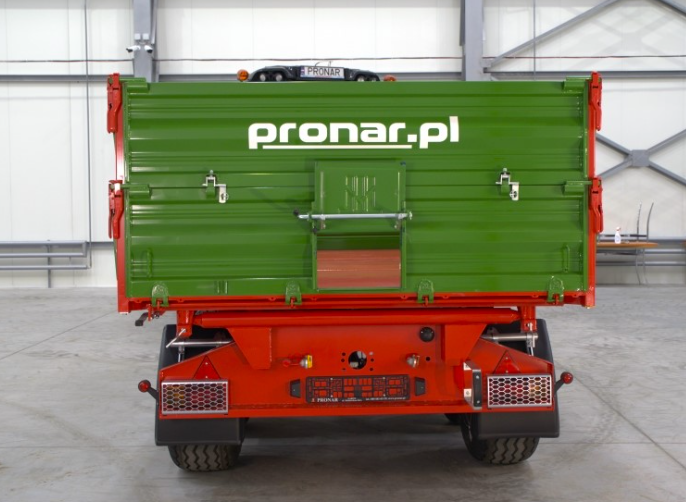

- Szyber zsypowy do ziarna, z blokadą, w ścianie tylnej
- Drabinka i stopnie burtowe ułatwiające dostęp do skrzyni ładunkowej
- Rama podwozia spawana z prostokątnych zamkniętych profili stalowych
- Zawieszenie tandem na 4 resorach parabolicznych, z wahaczami wyrównawczymi, z rozstawem osi 1030mm, z osiami sztywnymi wyposażonymi w hamulce bębnowe Æ300×60
- Dyszel uniwersalny sztywny do łączenia z dolnym lub górnym zaczepem ciągnika
- Zaczep dyszla obrotowy z okiem Æ50mm, do łączenia z dolnym zaczepem ciągnika
- Hydrauliczna nożycowa podpora dyszla z ruchomą stopą i zabezpieczającym zamkiem hydraulicznym
- Instalacja hamulcowa pneumatyczna dwuprzewodowa z ręcznym regulatorem siły hamowania (bez wyjść na tył)

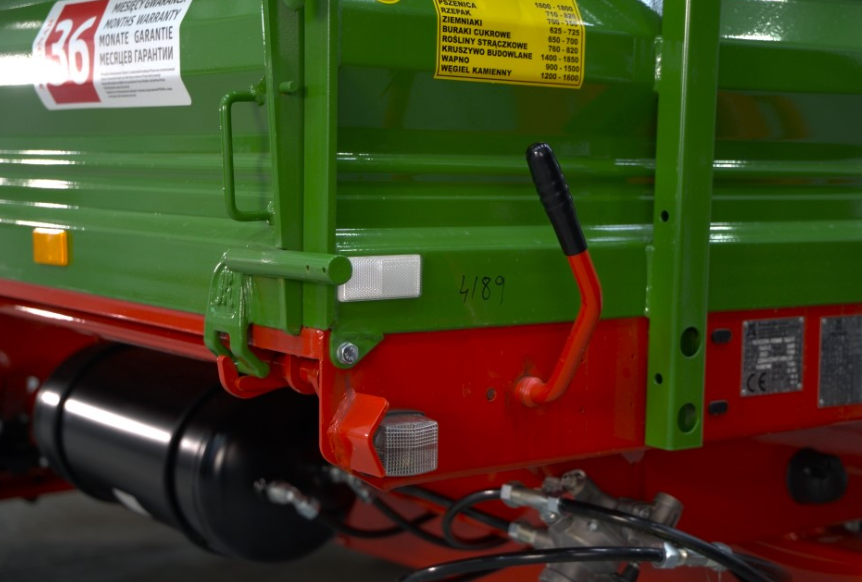

- Postojowy hamulec ręczny z korbą
- Instalacja oświetlenia 12V (żarówka) z tylnym gniazdem elektrycznym
- Tylne lampy oświetleniowe z kratkami zabezpieczającymi przed uszkodzeniem
- Przewód przyłączeniowy, spiralny, instalacji oświetleniowej
- Instalacja hydrauliczna wywrotu z automatycznym zaworem odcinającym, ograniczającym wywroty
- Siłownik teleskopowy trójstronnego wywrotu z zawiesiem przegubowym
- Podpora serwisowa skrzyni ładunkowej
- Błotniki plastikowe – za kołem tylnym
- Dwa kliny do kół umieszczone w ocynkowanych kieszeniach
- Tylne urządzenie zabezpieczające (zderzak) – homologowane, sztywne (zintegrowane z ramą dolną)
- System lakierniczy o wysokiej odporności antykorozyjnej z zastosowaniem materiałów malarskich chemoutwardzalnych dwuskładnikowych dających dużą trwałość powłok lakierniczych i odporność na UV
- Kolorystyka malowania podwozia czerwony RAL3000 PRONAR
- Kolorystyka malowania ścian zielony RAL6010 PRONAR
Wyposażenie dodatkowe (opcje)
- Nadstawy środkowe z linką spinającą: z wysokiej jakości, mocnych, spawanych laserowo profili PF500mm, wykonanych z profilowanych blach; ze stabilnymi słupkami tylnymi; z odkuwanymi zamkami (pojemność ładunkowa zwiększa się do 14,7 [m3])
- Okno w przedniej nadstawie (340×710 ) z kratką i szybą PLEXII
- Okno w przedniej nadstawie i przedniej nadstawie środkowej (340×710 )z kratką i szybą PLEXI
- Zaczep dyszla sztywny z okiem Æ40mm do łączenia z górnym zaczepem ciągnika
- Podpora dyszla teleskopowa z jednostopniową przekładnią
- Wykonanie z wzmocnionym hamulcem 300×90 (Prędkość konstr. 40km/h; Dopuszczalna masa całkowita 10000kg; hamulce dwuprzewodowe)
- Wykonanie z wzmocnionym hamulcem najazdowym 300×90 (Prędkość konstr. 40km/h; Dopuszczalna masa całkowita 8000kg )
- Instalacja hamulcowa pneumatyczna jednoprzewodowa
- Instalacja hamulcowa hydrauliczna
- Instalacja hamulcowa pneumatyczna dwuprzewodowa z automatycznym (ALB) regulatorem siły hamowania
- Instalacja hamulcowa pneumatyczna „Premium” dwuprzewodowa z automatycznym (ALB) regulatorem siły hamowania
- Tylne wyjścia hydrauliki, hamulców, do drugiej przyczepy
- Plandeka rolowana ze stelażem z odkładaną rurą centralną i bocznymi rurami podpierającymi
- Balkon na ścianie przedniej do obsługi plandeki
- Rynna zsypowa tylna na szerokości szybra zsypowego
- Rynna zsypowa tylna na całej szerokości przyczepy
- Ślimak wyładowczy do ziarna o wydajności 30 t/h, zamontowany na tylnej ścianie, dwusegmentowy, składany, z wciągarką mechaniczną, z napędem ślimaka hydraulicznym, z zapotrzebowaniem na olej 30 L/min, (Zastosowanie dopuszczalne tylko po drogach wewnętrznych dojazdowych do gruntów rolnych)
- Sprężyny wspomagające otwieranie ścian bocznych
- Tylny zaczep manualny, amortyzowany
- Boczne światła obrysowe
- Amortyzator spadku ziemniaków w formie zawieszonych pasów gumowych – 2 komplety po 1,8m długości zamontowane do nadstaw ( konieczność wyposażenia przyczepy w nadstawy )
- Komplet wieszaków ścian do podtrzymania ścian w pozycji częściowo otwartej w celu transportu bel (Zastosowanie dopuszczalne tylko po drogach wewnętrznych dojazdowych do gruntów rolnych)
- Tuba na dokumenty
- Koła z ogumieniem: 12.5/80–15,3; 14.0/65-16; 15,0/55-17; 400/60-15,5
- Koło zapasowe
- Trójkąt wyróżniający pojazdy wolno poruszające się
- Kolorystyka malowania wg systemu oznaczania kolorów RAL CLASSIC do zastosowań przemysłowych, przez podanie napisu RAL CLASSIC i czterech cyfr z palety wzorców
